三级串联脱氮柱装置 布水与硫化物吹脱系统设计

本文介绍一种用于废水脱氮的装置，其核心结构包括至少三个串联相连的脱氮柱。每个脱氮柱自上而下均设有布水系统和硫化物吹脱系统，以实现高效脱氮及硫化物去除。

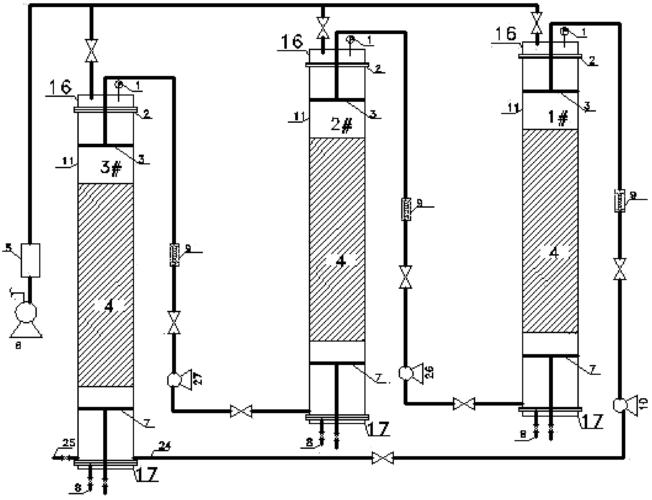

装置总体结构

该装置由至少三个脱氮柱串联而成。废水依次通过各级脱氮柱，在每级中完成脱氮与硫化物吹脱过程。串联设计可提高处理深度和效率，适应不同水质条件。

脱氮柱内部构造

每个脱氮柱沿高度方向从上至下分为以下功能区域：

1. 布水系统

• 位于柱体上部，用于均匀分配进入的废水。

• 通过布水器使水流均匀分布，防止偏流，确保与填料或微生物充分接触。

1. 脱氮反应区

• 位于布水系统下方，填充有脱氮微生物或载体。

• 在缺氧或厌氧条件下，微生物将硝酸盐和亚硝酸盐还原为氮气，实现脱氮。

1. 硫化物吹脱系统

• 位于脱氮柱下部或底部，包括曝气装置和气体收集排出系统。

• 通过曝气或吹脱，将水中硫化物（如硫化氢）从液相转移到气相，并通过排气口排出。

• 可防止硫化物对脱氮微生物的抑制，同时回收或处理含硫气体。

工作原理

废水从第一个脱氮柱的布水系统进入，向下流过脱氮反应区，进行反硝化脱氮。产生的氮气及部分硫化物向上运动，硫化物进入吹脱系统被去除。处理后的水从柱底流出，进入下一个脱氮柱，重复上述过程。经过三级或多级串联，出水总氮和硫化物浓度显著降低。

技术优势

• 高效脱氮：多级串联提供多段反硝化环境，提高总氮去除率。
• 硫化物同步去除：每级均设吹脱系统，避免硫化物积累抑制微生物活性。
• 布水均匀：布水系统确保水力分布均匀，提高传质效率。
• 灵活性强：可根据水质调整脱氮柱数量及运行参数。

应用场景

适用于含氮及含硫废水处理，如垃圾渗滤液、畜禽养殖废水、化工废水等。特别适合处理高浓度硝酸盐且含硫化物的废水。
